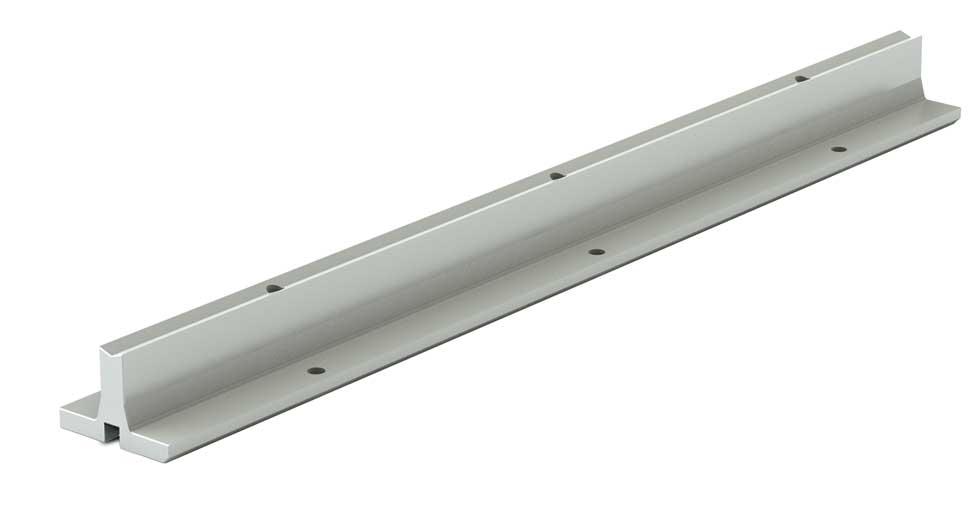

SRMPD (Metric) Linear Support Rail Pre-Drilled - Aluminum

SRMPD (Metric) Linear Aluminum Support Rail Pre-Drilled

Pre-drilled aluminum linear support rails in metric sizes, designed to provide full-length support for linear shafting. These durable aluminum alloy support rails are predrilled for seamless compatibility with pre-drilled linear shafting. Available in lengths up to 1200 mm, the support rails can be end-joined for extended continuous support, allowing for vertical or horizontal mounting of shafting.

  • Predrilled aluminum support rail available in metric sizes from 12 mm to 50 mm
  • Full-length support rails offer rigid, continuous support for higher loads
  • Eliminates binding caused by shaft deflection or sag
Name Shaft Diameter (mm) Length (mm) Mounting Hole Diameter (mm) Hole Position Y (mm) Shop Link
SRM12PD-0360-SL 12.00 360 4.00 60.00 Shop Now
SRM12PD-0600-SL 12.00 600 4.00 60.00 Shop Now
SRM12PD-1000-SL 12.00 1000 4.00 60.00 Shop Now
SRM16PD-0300-SL 16.00 300 5.00 75.00 Shop Now
SRM16PD-0600-SL 16.00 600 5.00 75.00 Shop Now
SRM16PD-0900-SL 16.00 900 5.00 75.00 Shop Now
SRM20PD-0300-SL 20.00 300 6.00 75.00 Shop Now
SRM20PD-0600-SL 20.00 600 6.00 75.00 Shop Now
SRM20PD-0900-SL 20.00 900 6.00 75.00 Shop Now
SRM25PD-0400-SL 25.00 400 8.00 100.00 Shop Now
SRM25PD-0600-SL 25.00 600 8.00 100.00 Shop Now
SRM25PD-1000-SL 25.00 1000 8.00 100.00 Shop Now
SRM30PD-0400-SL 30.00 400 10.00 100.00 Shop Now
SRM30PD-0600-SL 30.00 600 10.00 100.00 Shop Now
SRM30PD-1000-SL 30.00 1000 10.00 100.00 Shop Now
SRM40PD-0400-SL 40.00 400 10.00 100.00 Shop Now
SRM40PD-0600-SL 40.00 600 10.00 100.00 Shop Now
SRM40PD-1000-SL 40.00 1000 10.00 100.00 Shop Now
SRM50PD-0400-SL 50.00 400 12.00 100.00 Shop Now
SRM50PD-0600-SL 50.00 600 12.00 100.00 Shop Now
SRM50PD-1000-SL 50.00 1000 12.00 100.00 Shop Now
