LSRPD (Inch) Steel Low Profile Linear Support Rail Pre-Drilled

LSRPD (Inch) Linear Steel Low Support Rail Pre-Drilled

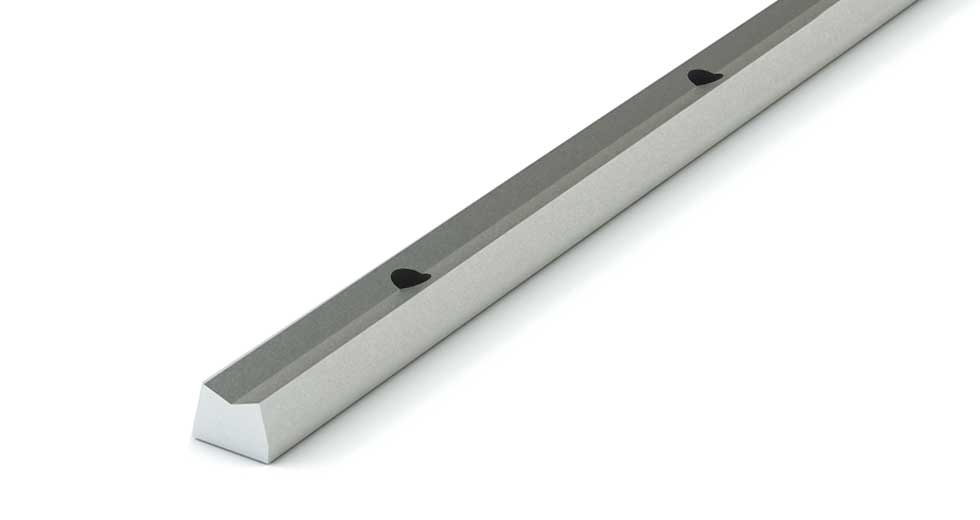

Lee Linear offers predrilled steel low support rails designed to provide full-length support for linear shafting. Made from AISI C-1018 steel, these low support rails are predrilled for seamless compatibility with predrilled linear shafting. Available in lengths up to 4 feet, the support rails can be end-joined for extended continuous support, allowing for vertical or horizontal mounting of shafting.

  • Predrilled steel support rail available in inch sizes from ½” to 3”
  • Full-length support rails offer rigid, continuous support for higher loads
  • Eliminates binding caused by shaft deflection or sag
Name Shaft Diameter (in) Length (in) Mounting Hole Diameter (in) Hole Position Y (in) Shop Link
LSR08PD-012.000-SL 0.500 12 0.169 2.000 Shop Now
LSR08PD-024.000-SL 0.500 24 0.169 2.000 Shop Now
LSR08PD-036.000-SL 0.500 36 169.000 2.000 Shop Now
LSR10PD-012.000-SL 0.625 12 0.193 2.000 Shop Now
LSR10PD-024.000-SL 0.625 24 0.193 2.000 Shop Now
LSR10PD-036.000-SL 0.625 36 0.193 2.000 Shop Now
LSR12PD-012.000-SL 0.750 12 0.221 3.000 Shop Now
LSR12PD-024.000-SL 0.750 24 0.221 3.000 Shop Now
LSR12PD-036.000-SL 0.750 36 0.221 3.000 Shop Now
LSR16PD-012.000-SL 1.000 12 0.281 3.000 Shop Now
LSR16PD-024.000-SL 1.000 24 0.281 3.000 Shop Now
LSR16PD-036.000-SL 1.000 36 0.281 3.000 Shop Now
LSR20PD-012.000-SL 1.250 12 0.343 3.000 Shop Now
LSR20PD-024.000-SL 1.250 24 0.343 3.000 Shop Now
LSR20PD-036.000-SL 1.250 36 0.343 3.000 Shop Now
LSR24PD-018.000-SL 1.500 18 0.343 4.000 Shop Now
LSR24PD-024.000-SL 1.500 24 0.343 4.000 Shop Now
LSR24PD-036.000-SL 1.500 36 0.343 4.000 Shop Now
LSR32PD-016.000-SL 2.000 16 0.406 4.000 Shop Now
LSR32PD-024.000-SL 2.000 24 0.406 4.000 Shop Now
LSR32PD-036.000-SL 2.000 36 0.406 4.000 Shop Now
LSR48PD-024.000-SL 3.000 24 0.660 4.000 Shop Now
LSR48PD-036.000-SL 3.000 36 0.660 4.000 Shop Now
LSR48PD-048.000-SL 3.000 48 0.660 4.000 Shop Now
